SKODA Citigo and VW UP 加裝後喇叭

最近組成了老屁孩幫,就是老了才想當屁孩來改車,車主聽到了大家原車六支喇叭,也想要讓自己的車聲音更美,討論後,決定留車升級.


慢慢發現台灣SKODA 2017年後,幾乎都是標配兩顆前喇叭,聽過不少台車子後,發現好像citigo 被歸納為買菜車,聽聽廣播的感覺就好,2013-2016的車款,原車標配六顆喇叭,聲音真的很棒,聽起來也很有立體感,這樣頭好壯壯的車子,只配前同軸喇叭,真的有點可惜.




我們的車用音響主機,就有配前二喇叭輸出,後二喇叭輸出,源頭有訊號輸出,不用真的很可惜.




在線路方面,確實原車只配上前喇叭的音源訊號線給前左右喇叭使用.






接下來就是把少掉的線加裝回去,一共四條線,左右後+-音原線,

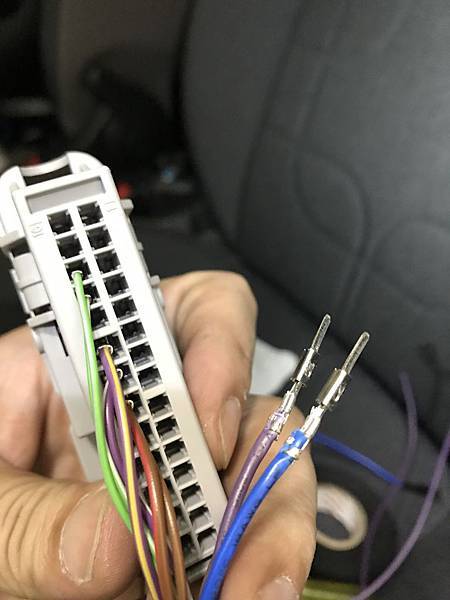

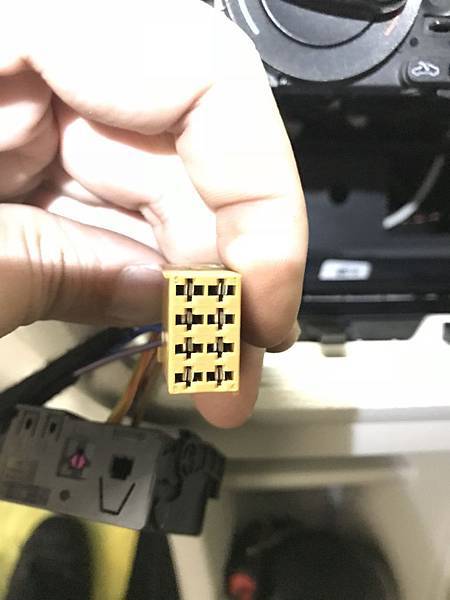

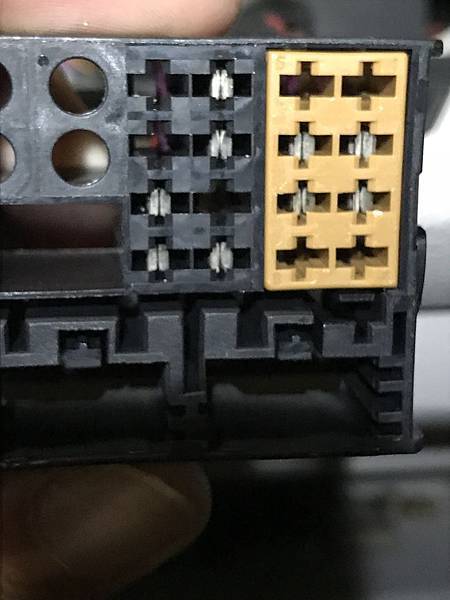

確定好腳位,插到原車音響接頭上就行了.








接下來就是重要的走線工程,走線有分兩種,一種是跟著原廠設計的路走,一種是隨便走走,反正會到目的地就好,我很感謝一個像師父也像朋友的高手,他整天嗆我土炮,現在我也慢慢習慣了按照原廠的設計方式去走線路,安全也好看.但就是要拆很多.也要花很多時間.

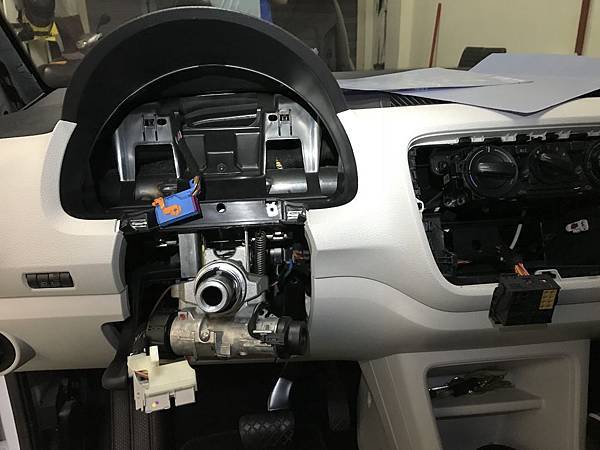

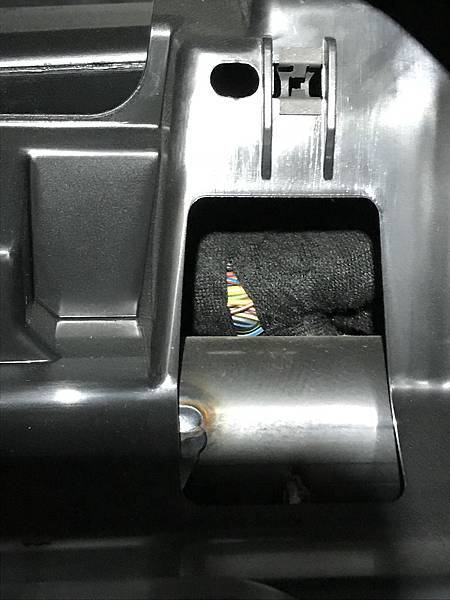

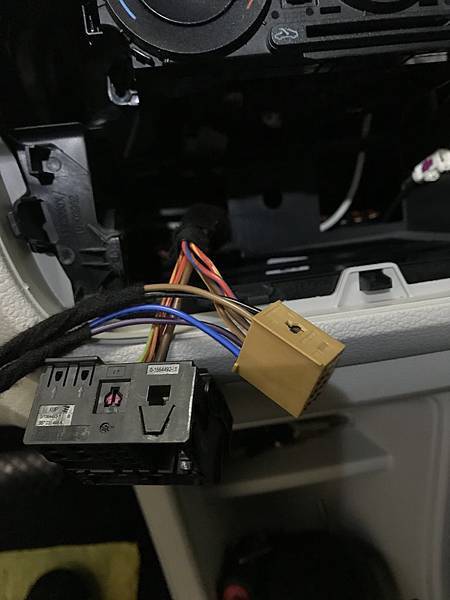

原車的線路在儀表板後方,所以一樣要將儀表板拆下.

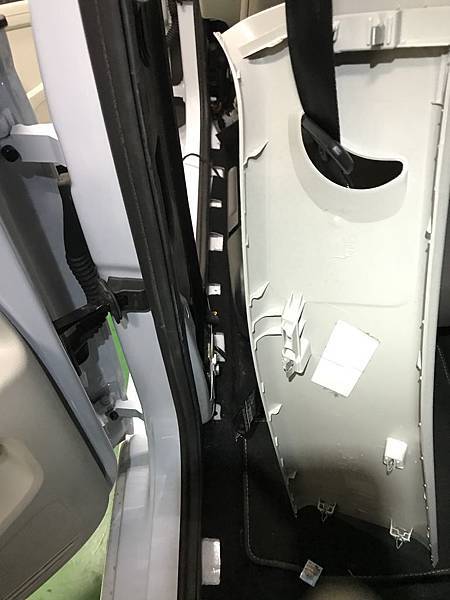

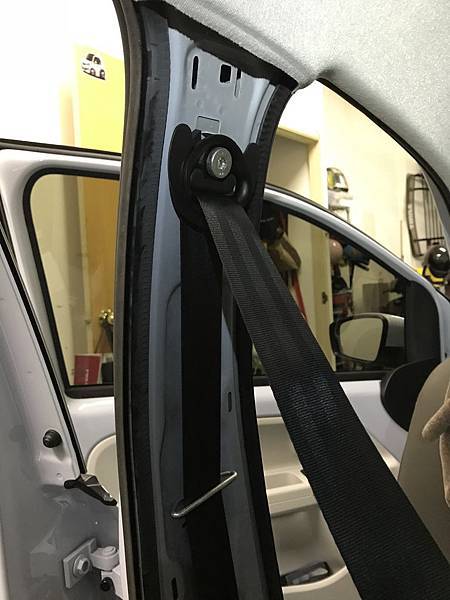

慢慢走,一定會到達目的地的,我們的目的地在B柱裡面.

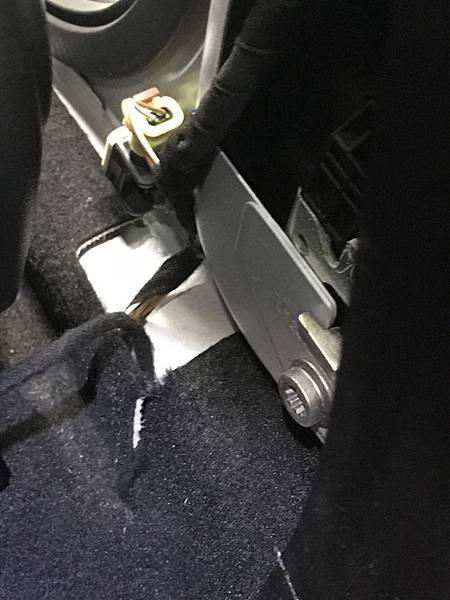

有個小小的重點,我們車子的線路都是走在地毯下方,喇叭線 需要到前座的後方,再拉到B柱上.

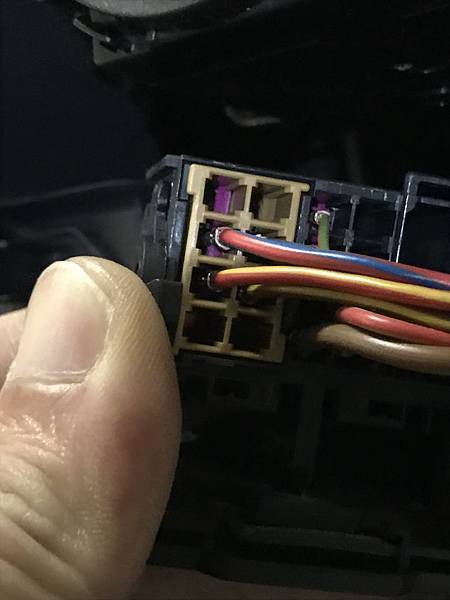

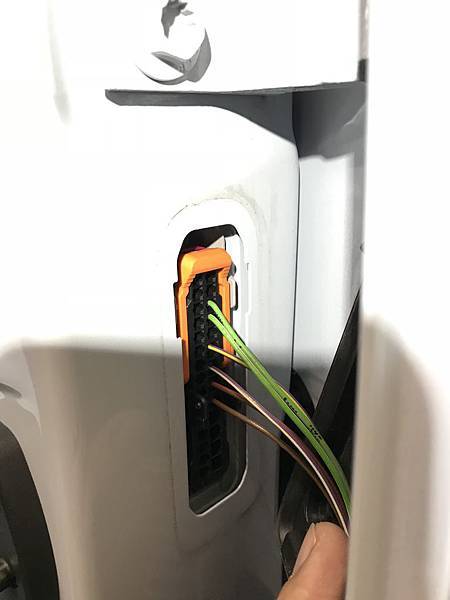

到達B柱位置,一樣將喇叭的訊號線插入原車的端子頭裡面.






接下來就是完成後喇叭的加裝.

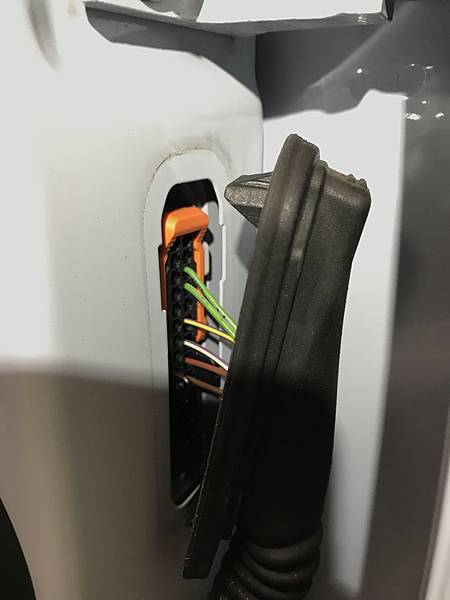

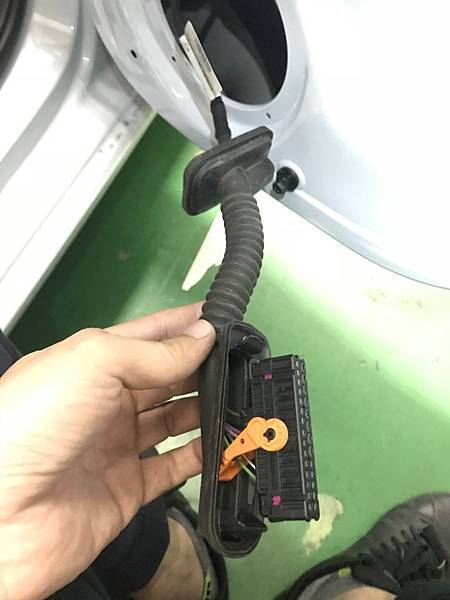

將車門的連接器去下.

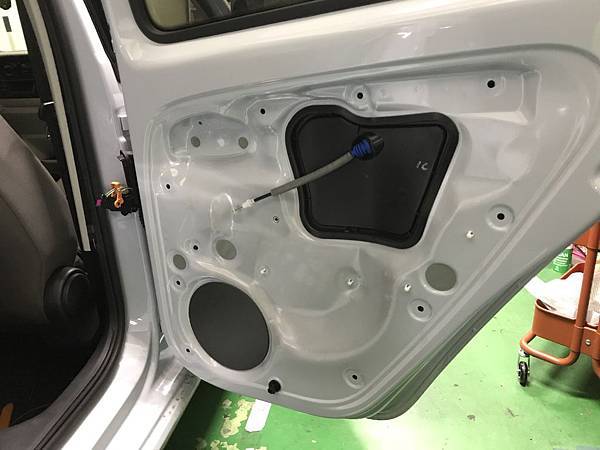

將後門內裝飾板拆下.

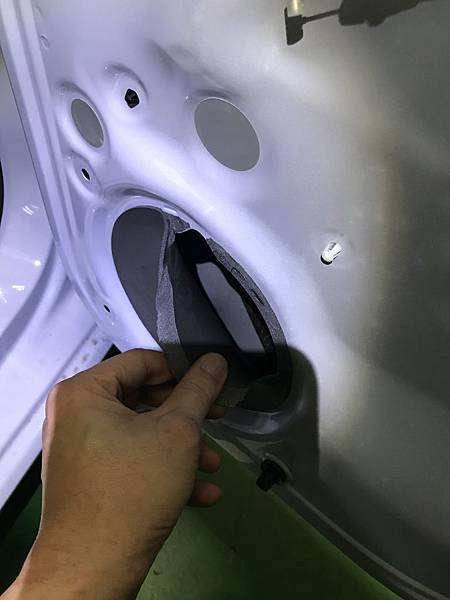

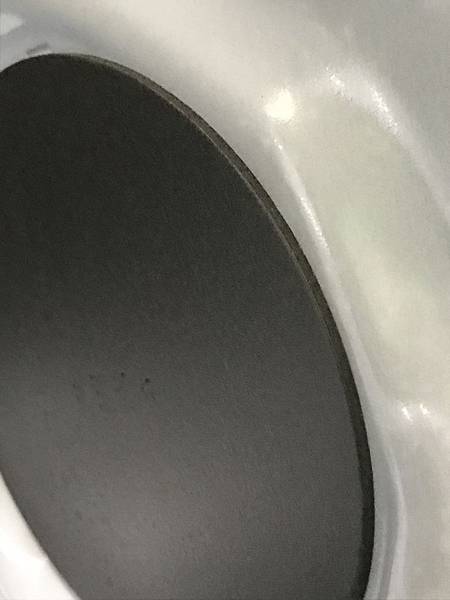

後喇叭果然被封印了.取下賭注喇叭的封印棉.

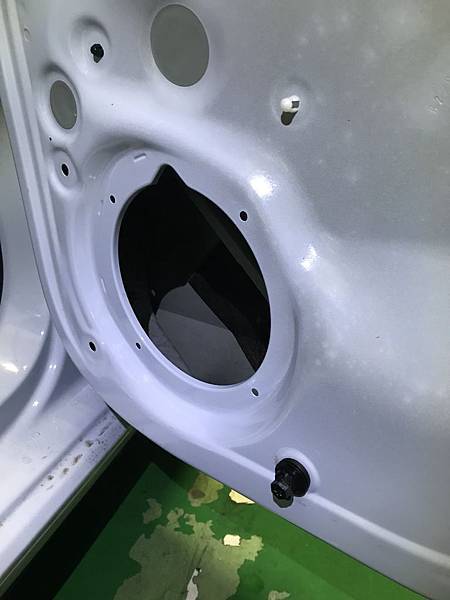

將殘膠去除乾淨.

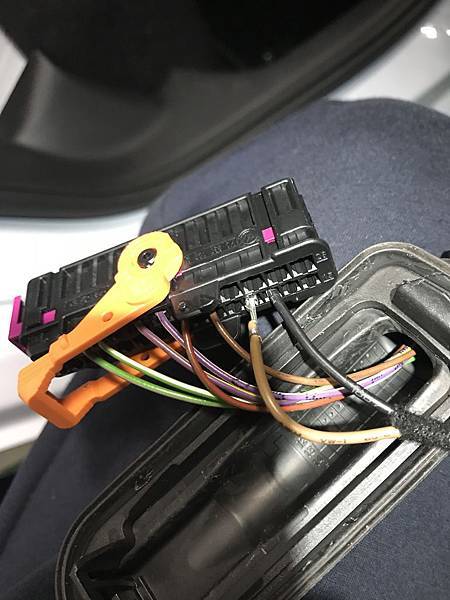

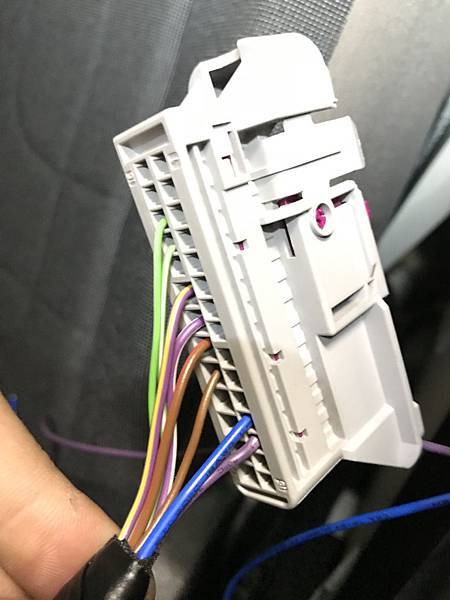

再來就把剛剛取下的端子接頭取出,準備配線.我是找12號跟13號接孔來當喇叭訊號接孔.

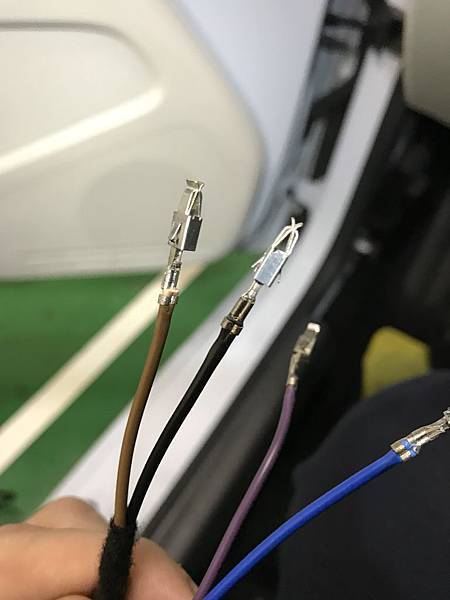

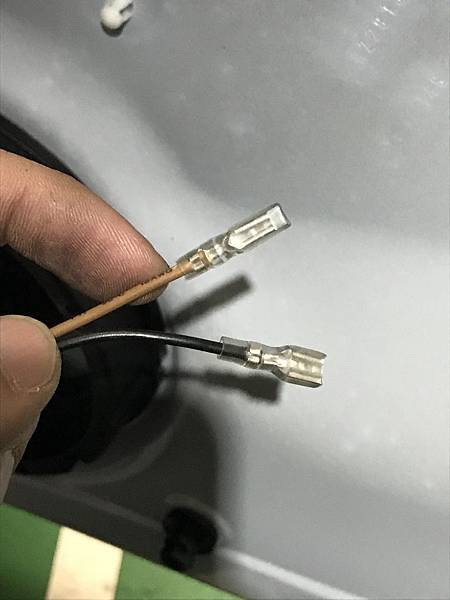

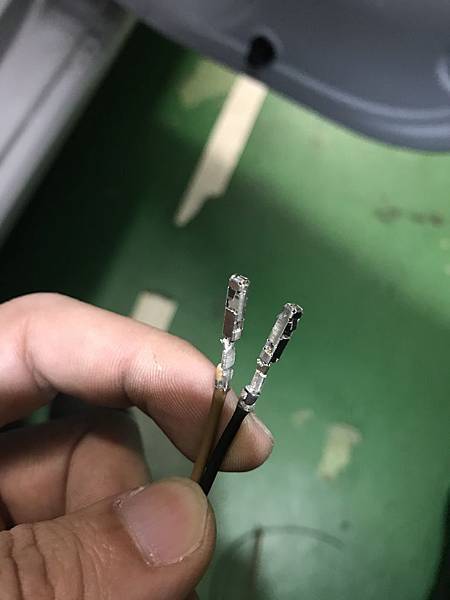

準備好線材直上.




一樣插進去就好.正負需要搞清楚喔!

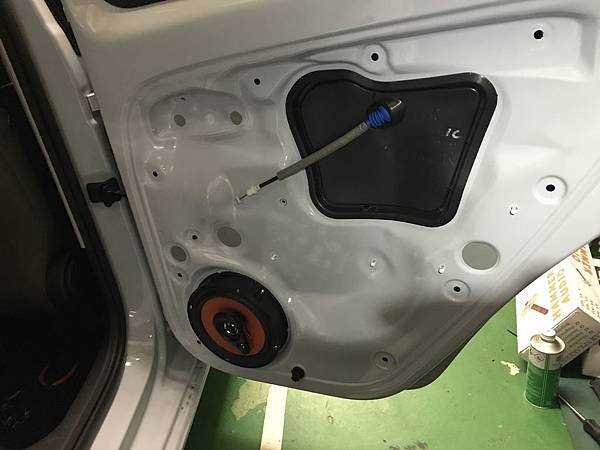

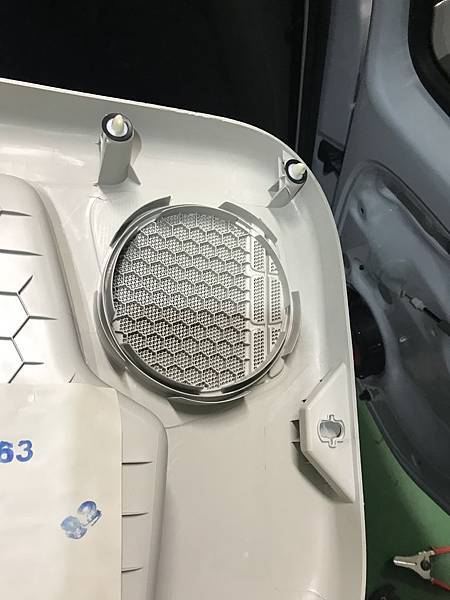

再來就是準備好接上喇叭的端子,找個喜歡的單體接上去就好.

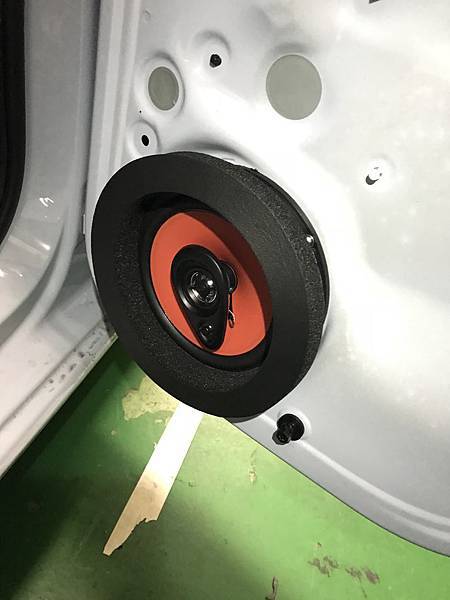

完成,

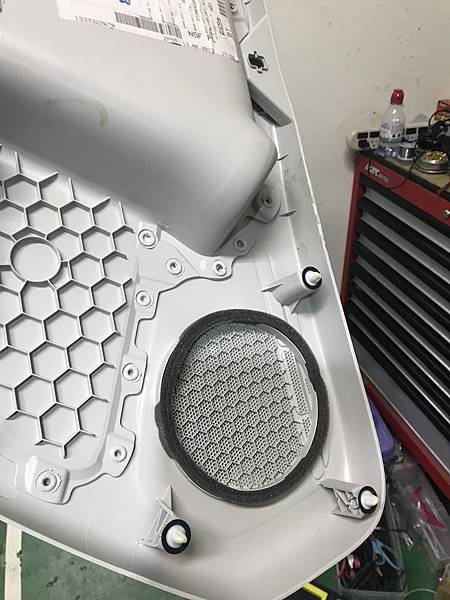

準備裝回去時發現,前喇叭內裝板有海綿,後面因為沒有喇叭,所以沒有配,當下我也沒有這種東西,只好上了超級無敵甜甜圈.

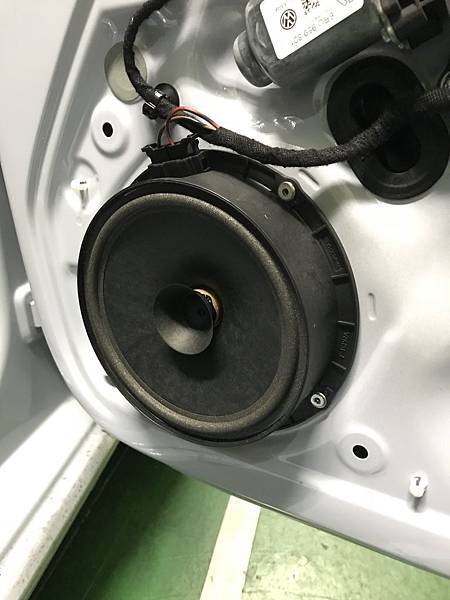

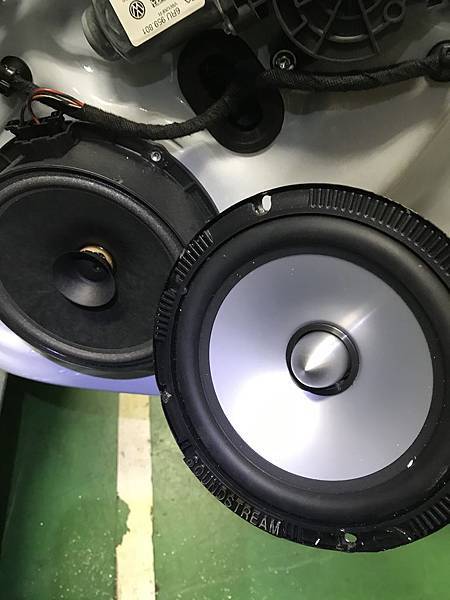

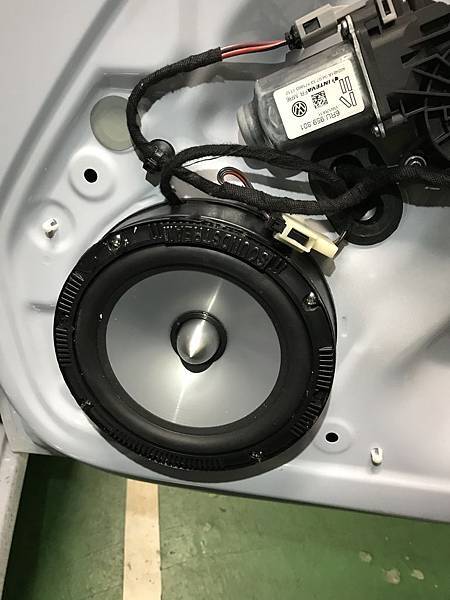

這樣裝上後喇叭,說真的,也不會好聽到哪裡去,因為前喇叭沒有升級,所以要裝後喇叭,也需要將前喇叭升級,這樣才會好聽.






之前有寫過前喇叭的文章了,前面就不提了,整整的工時包括前喇叭大概花了約15個小時左右.如果想要DIY的夥伴可以慢慢完,比較不會勞心又勞力.
