Skoda citigo DIY USB DVD 導航 倒車顯影

因為很多考量,所以想裝一台整合式主機,再加上家裡的女王第一次開車,我想還是要有個倒車顯影比較來的放心

因為第一次邊DIY邊拍照,圖都拍的糊糊的,要邊DIY邊拍照真的需要點技巧.整個DIY沒辦法說的很清楚,這點有點抱歉!!

個人認為DIY需要一些經驗,該賺的還是給人家賺比較好,接壞了或是傷到電腦那頭就大了.

小弟入手的主機是來至掏寶購買,外加VW UP 的剛琴烤漆音響面板,PAPAGO S1導航(台灣汽車音響店都有再賣),CAN解碼器,大概是9000以內搞定.

主機到貨的外盒包裝還算不錯(內建藍芽,GPS導航,倒車顯影)在掏寶買的主機不能在台灣看數位電視,有需要的話在台灣買外接盒



來的配件就這樣簡單,GPS線,兩組機尾線(倒車鏡頭線跟轉接線忘了拍照了,SORRY!!



先把面板拆下來做測試,先拆下冷氣面板,用塑膠板手將面板取下




給的小經驗,拆車子內裝時,拆下一定要檢查一下,看有沒有斷裂的,如果有可以用一點點的AB土來修復一下
很幸運的都完好,沒斷裂.



接下來就是把冷氣控式開關的四顆螺絲取下並將在把左右兩邊的控制開關取出,這是卡吮而已,搬一下就出來了

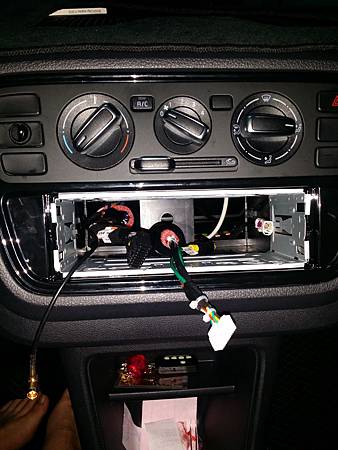

接下來就直接用音響鑰匙直接取出,這樣又完成了音響拆卸工作.



在來就是把GPS天線藏在保桿裡了,線走防火牆很簡單,在駕駛左下方保險絲盒的位址前方,有個橡膠圈,可以從那將GPS線走到車內
GPS天線不一定要藏在前保桿裡面,可以找個沒被金屬檔到的地方貼著就好,

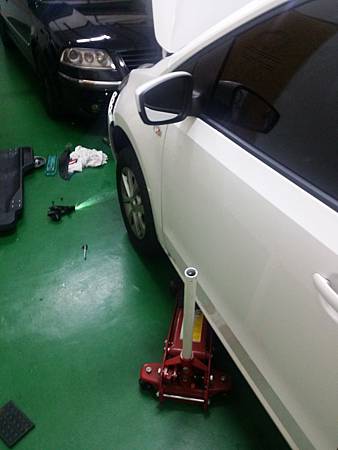

拆前保桿需要用千斤頂來幫忙一下,以避震器為中央,將前半部的輪拱螺絲取出.(前保桿的下方有一顆塑膠扣也要下)


拆這接螺絲就是餵了這顆,輪拱不拆拆不到他

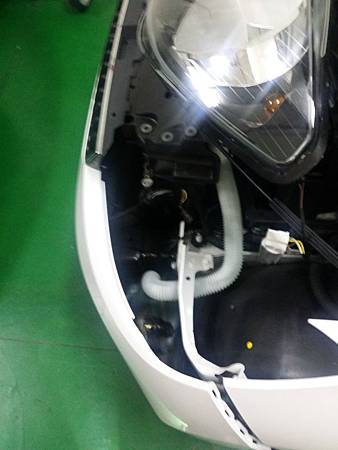

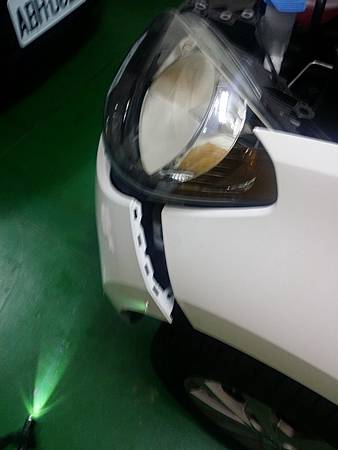

接下來把大燈螺絲拆下來就可以找地方放GPS天線了

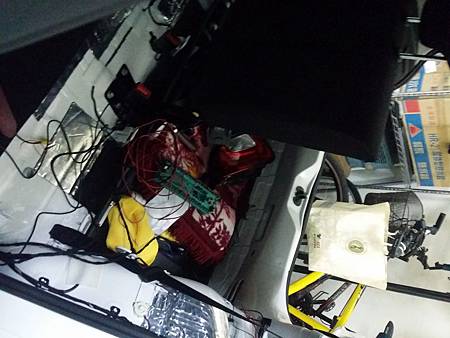

在來就是把AV線,12V電源,控制電用塑膠呎慢慢塞近側邊護板蓋裡面,把線走到後方

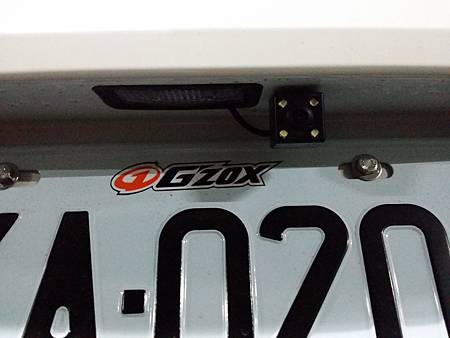

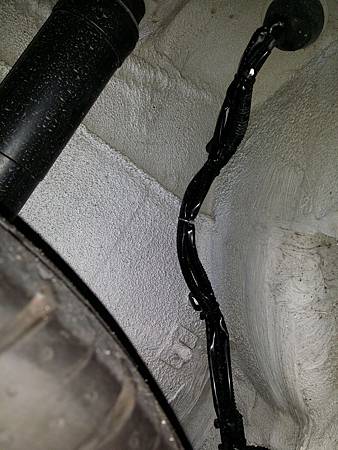

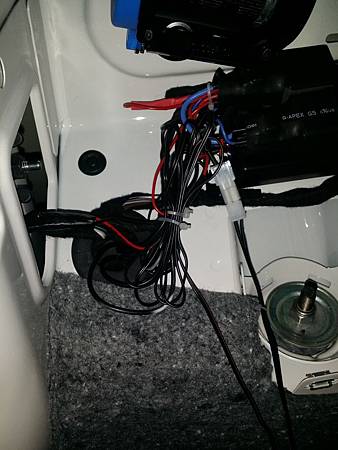

把車牌登取下,找一條硬一點的線穿到後輪拱的地方,再從橡膠環穿入車內即可,倒車鏡頭的電源線接法濤寶網都有教學,在這就不多說了.

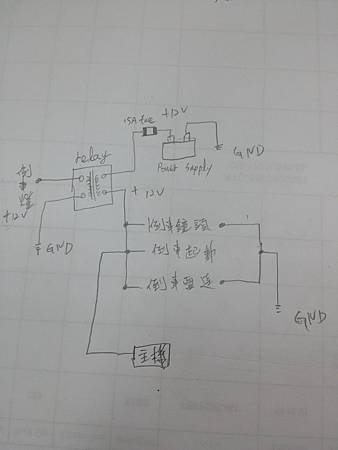

繼電器的接法


把剩下的線整一整規定位基本上就完工了.

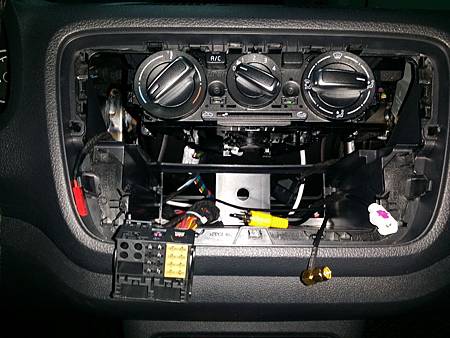

在來就是把主機裝上,圖片有多了一條AV線黃頭,這是倒車鏡頭用的,還有一條GPS線加上原廠主機線頭

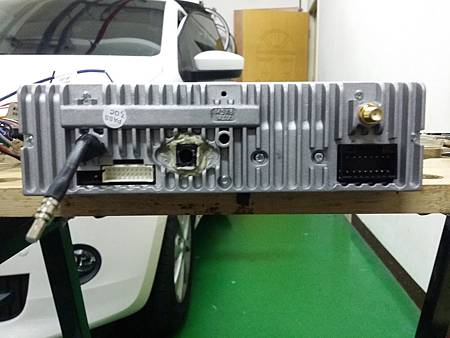

直接把對接頭接投接上,有個小盒子是解碼盒,小燈控制跟ACC啟動東需要靠它解碼,主機上寫著"CAN+" "CAN-"這就是訊號來源的地方,這東西在買主機時,要跟店家說.

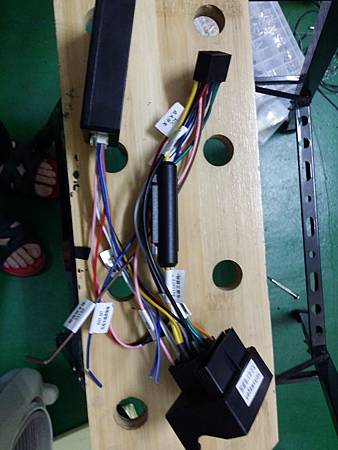

無聊把原本主機的收音機線改裝,這樣就不要再加一個轉接頭了,



整線好後,把線頭用好面板裝一裝,準備上主機了...



完成後習慣用電腦跑一次看有沒有錯誤訊息，只前有剪到倒車線，所以有錯誤訊息，消除後跑了一週在試試，沒問題了，帥！

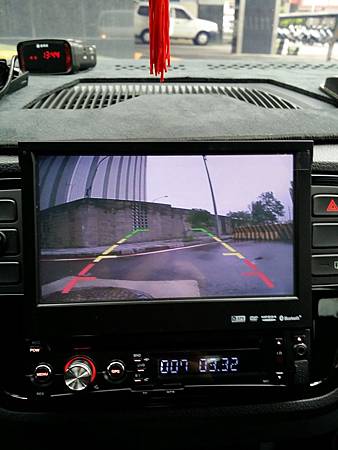

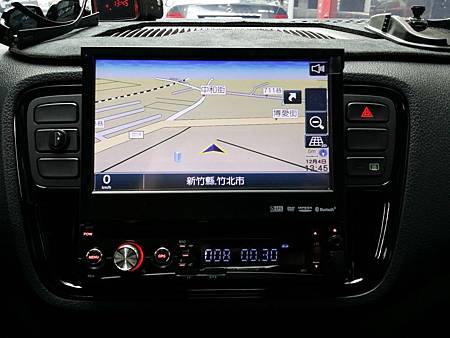

開開開,說三次...

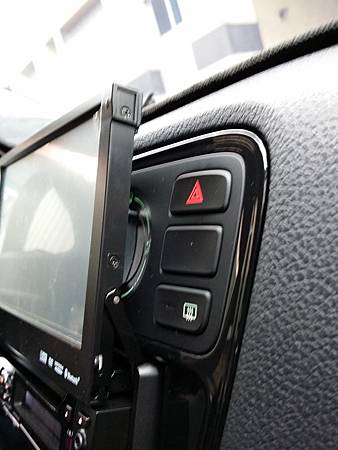

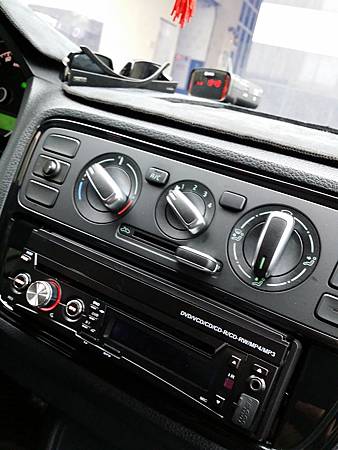

不打到冷氣控制旋鈕,感覺還不錯
